Paj pwodwi: Mi-Bwat distribisyon elektrik ki monte metal
Ewo Seksyon - Travay la-Reyalite sou sit la

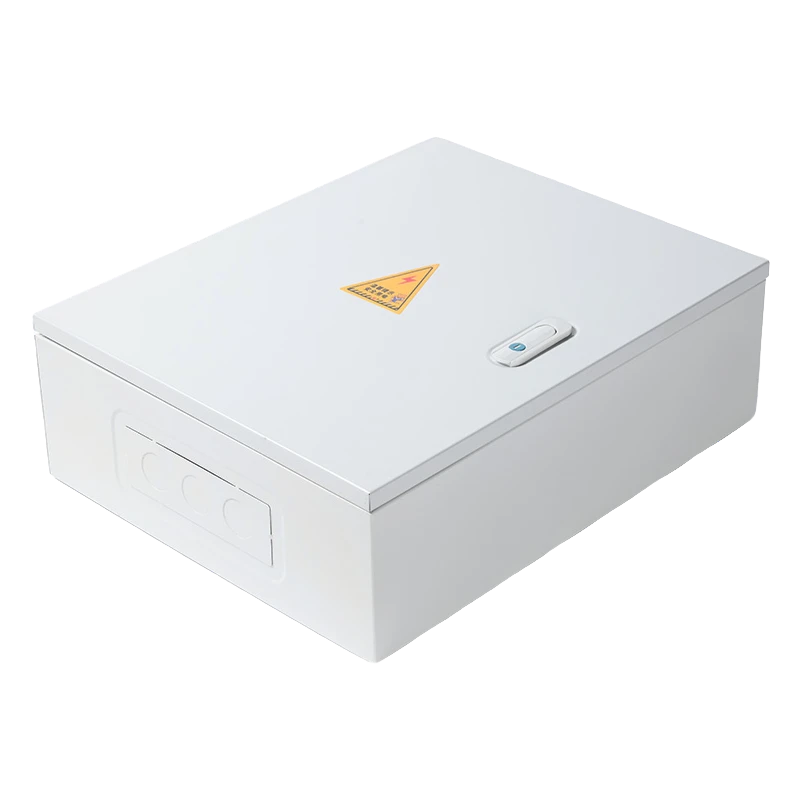

Mi-Bwat Distribisyon Elèktrik An Metal
Bati pou sit travay reyèl. Pa sèlman paj katalòg.
Câbles ou yo deja nan plato a. Mi ou se konkrè. Timeline ou a se yè. Sa a se patiraj la ki aktyèlman adapte miray la, matche ak plato a, ak bato pare yo mete fen.
📐 Telechaje Layout miray ou a - Jwenn desen nan 8 èdtan
📦 Mande bwat echantiyon
⚡ Sitasyon an gwo pou 50+ inite yo
Pwoblèm nan: Pifò bwat "estanda" yo pa bati pou enstalasyon reyèl
Si ou te jere yon pwojè enstalasyon elektrik, ou konnen diferans ki genyen antsa katalòg la pwomètepisa sit la mande:
| Katalòg Pwomès | Travay-Reyalite Sit |
|---|---|
| "Inivèsèl aliye" | Lank konkrè pa aliye. Bwat la chita kwochi. |
| "Entre kab estanda" | Plato kab ou a fini 50mm anwo bwat la. Koulye a, w ap koupe metal sou sit. |
| "Vyerasyon ase" | Panèl la kouri cho paske vantilasyon yo fè fas a miray la. |
| "IP rated" | Joint a tonbe soti pandan twazyèm ouvèti pòt la. |
| "Rail DIN enkli" | Yon sèl ray, pozisyon fiks, ak eleman ou yo pa anfòm pwofondè a. |
Chak youn nan "ti" pwoblèm sa yo koute èdtan. Sou yon ekipman komèsyal 200-inite, se sase pa yon reta - se yon tiyè maj.
Diferans QHECO: Enjenyè pou enstalasyon, pa sèlman fabrikasyon
Nou desine bwat distribisyon metal yo-nan miray sa yo dèyè -kòmanse soti nan miray la konkrè ak plato a kab, ak travay andedan nan eleman yo.
1. Mi-Premye Achitekti Montaj

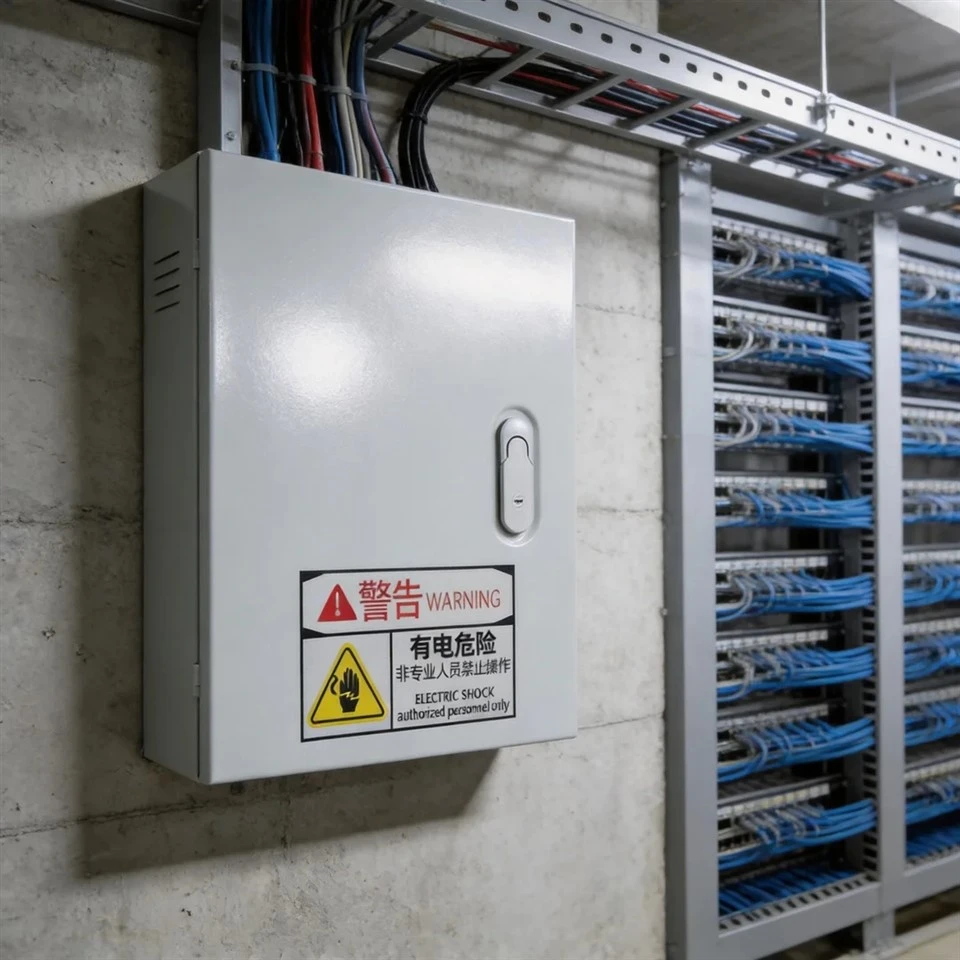

Foto ou telechaje montre egzakteman sa nou rezoud: yon bwat ki monte nan yon miray beton, ak plato kab kouri anlè.
Fente ekstèn aliye pannan 4 kwen - orizontal oswa vètikal ajisteman ±15mm. Menm si lank konkrè ou yo yon ti kras koupe, bwat la toujou chita kare.

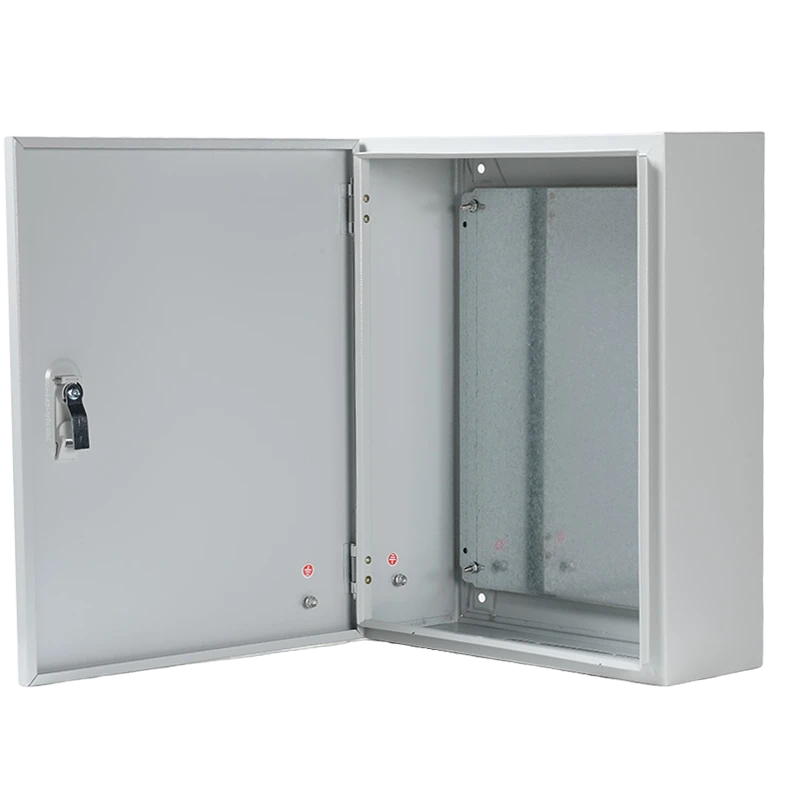

Panèl dèyè ankastre- chita 10mm sou sifas miray la, sa ki anpeche imidite pyèj ak pèmèt kanal la pase dèyè si sa nesesè.
Flush-opsyon mòn- pou espas enteryè fini kote pwotrusion enpòtan.
2. Kab plato & Entegrasyon konduit
Bwat ki nan foto w la chita dirèkteman anba yon plato kab. Sa pa aksidan - se konsa bilding modèn yo branche.
Top-plak glann antre yopre-pèsonaj pou matche ak lajè plato kab estanda (50mm, 100mm, 150mm)
Knockout-zòn gratiskote ou pa vle twou; metal solid kote ou fè
Entèn parantèz jesyon kab- kab plato k ap rantre yo bale epi yo fini san yo pa travèse sou ba otobis ki vivan yo
Side yerasyon vantilasyonpozisyone anba liy plato - koule lè san yo pa antre dlo soti anwo
3. Jesyon tèmik ki aktyèlman ap travay
Fant vantilasyon sou kote-mi yo (vizib sou foto ou) yo gen so- ak presizyon.anlè-fè fas a anba- lè antre, dlo koule soti. Konbine avèk:
Entèn efè cheminekonsepsyon: lè cho monte ak sòti nan vantilasyon anlè (si ou vle)
Gid espas konpozanlazè-grave sou plak aliye a - pa plis devine si clearance brekè ou yo satisfè kòd la
Dekoupaj si ou vle-fanatikak fanatik filtre IP55-pou enstalasyon ki gen gwo dansite
4. Pòt & Aksè ki siviv itilizasyon chak jou
Gon kacheak ouvèti 120 degre - pa dekouraje sou kab pase yo

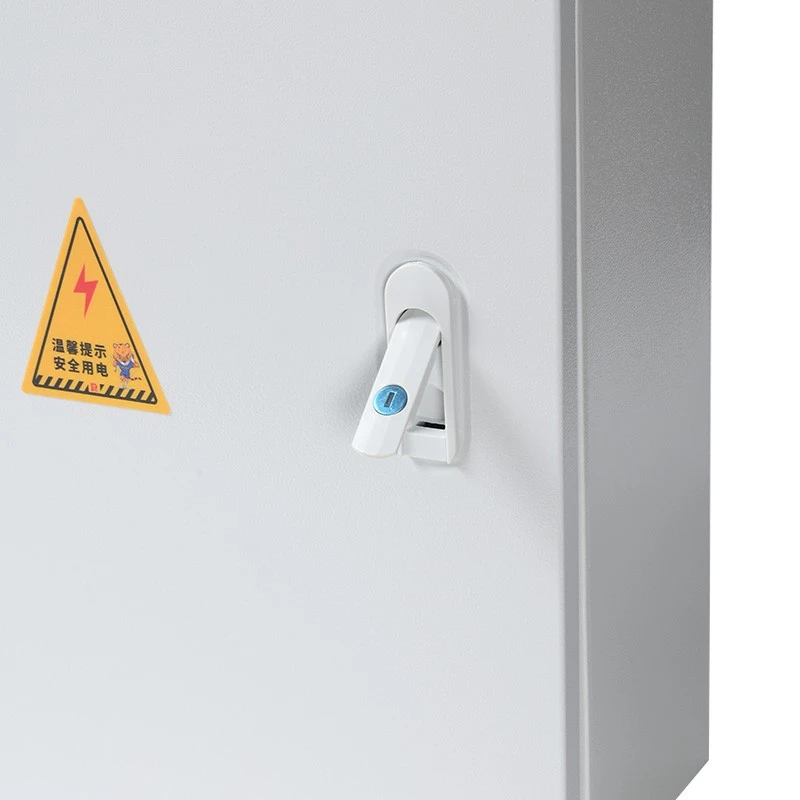

Kat-vire kam lockak seri 2-kle; ajou ak kadna hasp pou sit deyò
Joint PU kontinyèlkole ak ankadreman pòt la, pa kò a - pou li pa tonbe lè yo retire pòt la pou fil elektrik
Opsyonèl fenèt transparanpou mèt oswa endikatè vizibilite san yo pa louvri patiraj la
Sa w wè nan foto a - ak sa li vle di
Imaj ou telechaje a se yon enstalasyon endistriyèl liv. Ann dekonpoze poukisa konfigirasyon espesifik sa a ap travay:
| Eleman vizyèl | Desizyon Jeni |
|---|---|
| RAL 7035 limyè epoksidik gri | UV-estab, pa lakre nan ekspoze deyò; matche ak koulè estanda plato kab pou konsistans vizyèl |
| Etikèt avètisman bileng (Chinwa/Angle) | OSHA / IEC 60417 konfòmite sekirite; nou ka bay ANSI Z535, ISO 7010, oswa mak sekirite koutim |
| Fant vantilasyon bò | Refwadisman pasif pou chanm elektrik ki pa-ayere; konsepsyon louvered kenbe evalyasyon IP |
| Flush miray aliye | Pa gen okenn espas dèyè bwat - ki anpeche ensèk nuizib antre epi satisfè odit etablisman manje/fama |
| Plato kab dirèkteman anlè | Plak glann antre anlè-aliman ak revokasyon plato; pa gen okenn -forage sou sit obligatwa |
| Substra miray konkrè | Gwo -devwa ekspansyon lank aliye pattes nominale pou 50kg + rale-chaj deyò |
Materyèl & Fini - Koresponn ak anviwònman an, pa bidjè a
| Klas | Materyèl | Pi bon pou | Fini |
|---|---|---|---|
| Creole Endistriyèl | 1.2mm frèt-woule asye | Andedan kay la komèsyal, sèk endistriyèl | Rad poud epoksidik, RAL 7035 |
| Kowozyon reziste | 1.5mm frèt-woule asye + anti-jadendanfan korozyon | Kòt, imid, ekspoze chimik | Rad poud epoksidik, koutim RAL |
| Marin / Klas Manje | 1.5mm Nerjaveèi 304 | Pwosesis manje, marin, pharma | Bwose oswa electropolished |
| Devwa ekstrèm | 2.0mm Nerjaveèi 316 | Offshore, gwo chimik, bò lanmè | Electropolished, pasivasyon |
Pa sèten ki klas?Di nou kote pwojè ou a (distans bò lanmè, imidite, ekspoze chimik) epi nou espesifye li - pa gen okenn vann, jis materyèl ki kòrèk la.
Layout Entèn - Twa Fason Pou Resevwa Bwat Ou
Vide kokiy

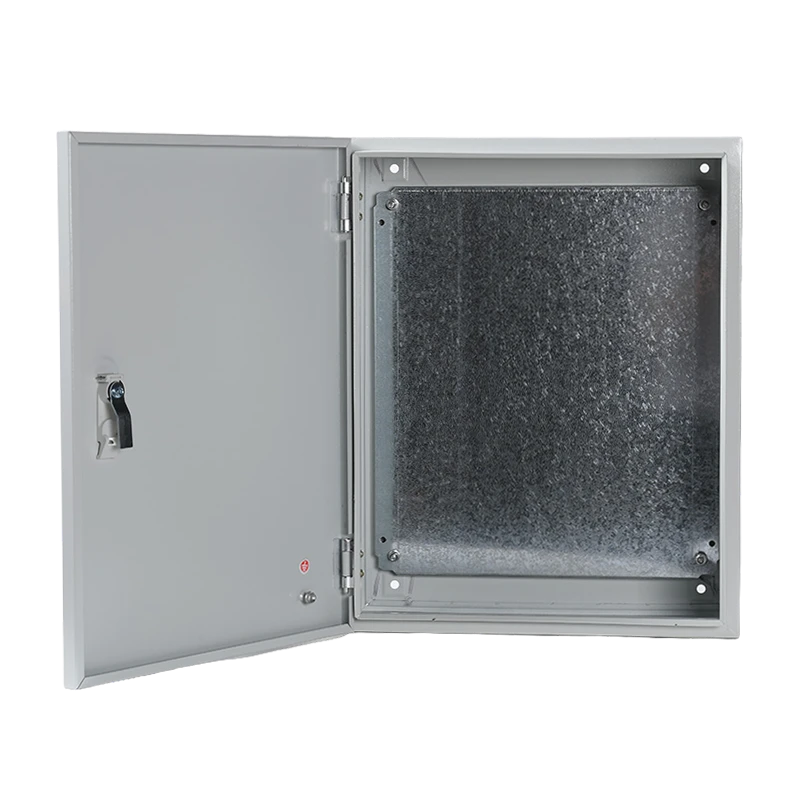

Bwat + aliye plak + DIN tren
Ou peple ak fil
Livrezon ki pi rapid, pri ki pi ba
Eleman-Prè
Pre-fòse pou disjoncteurs/tèminal ou espesifye yo
Latè busbar ak net bar enstale
Ou fil, nou pa fè sa
Konplètman branche & teste
MCB, RCD, blòk tèminal, revèy - enstale ak branche dapre chema ou a
Tès dielectric faktori ak chèk kontinwite
Land câbles ou, dinamize, fè
Ranje Gwosè - Paske "One Size Fits All" Pa Anfòm Anyen Byen
| Seri | H × W × D (mm) | Aplikasyon tipik |
|---|---|---|
| QH-Mini | 200 × 150 × 100 a 300 × 250 × 150 | Bwat Junction, ti sikwi kontwòl |
| QH-Konpak | 400 × 300 × 150 a 500 × 400 × 200 | Kòmansè motè, PLC lojman, panno ekleraj |
| QH-Estanda | 600 × 400 × 200 a 800 × 600 × 250 | Panno distribisyon, boîtier mèt, tablo MCB |
| QH-Gwo | 1000 × 800 × 300 a 1200 × 1000 × 300 | Distribisyon prensipal, kontwolè ATS, lojman varyateur |
| QH-Personalize | Nenpòt dimansyon ki pa-estanda | Ranplasman ranplasman, entegrasyon machin |
Tout dimansyon yoekstèn. Distants entèn yo redwi pa 30-50mm depann sou miray -mach montay ak epesè pòt la.
Sètifikasyon ak Konfòmite - Sa Enspektè w vle wè
✅ IEC 62208- Estanda patiraj vid
✅ IEC 61439-2- Pou aparèy elektrik ki ba -vòltaj (lè yo peple)
✅ IP55 / IP56 / IP65 / IP66- Twazyèm-laboratwa teste, rapò ki disponib
✅ CE Marking- Aksè sou mache Inyon Ewopeyen an
✅ RoHS- Konfòmite sou sibstans danjere
✅ UL 508A- Panno kontwòl endistriyèl (disponib sou demann pou pwojè Amerik di Nò)
Chak inite bato ak:
Sètifika tès (pou panno peple)
Sètifikasyon materyèl (pou lòd asye pur)
Rapò tès IP (sou demann)
Lis anbalaj ak nimewo seri
Anbalaj ak lojistik - rive pare, pa repare
| Detay | Spesifikasyon |
|---|---|
| Anbalaj endividyèl | PE manch + 5-plis katon corrugated ak pwoteksyon kwen |
| Anbalaj esansyèl | Plywood palèt, atache, imidite -baryè vlope |
| Etikèt | Kòd bar nimewo seri, referans pwojè, enstriksyon manyen |
| Dokimantasyon | Lis anbalaj, sètifika konfòmite, gid enstalasyon (miltileng) |
| MOQ | 1 moso (echantiyon) / 50 moso (OEM koutim ak mak) |
| Tan plon echantiyon | 5-8 jou |
| Tan plon pwodiksyon | 12-20 jou depann sou konpleksite |
| Shipping | EXW / FOB Ningbo / CIF / DDP |
FAQ - Kesyon kontraktè yo aktyèlman poze yo
K: Èske ou ka matche ak lajè plato kab ki egziste deja mwen an pou antre anlè?A: Wi. Nou koupe plak glann pou matche ak dimansyon plato ou - 50mm, 100mm, 150mm, oswa koutim. Voye nou yon foto revokasyon plato ou a epi nou pral aliman bwat la pafètman.
K: Foto a montre yon etikèt avètisman an Chinwa. Èske ou ka bay etikèt angle / arab / panyòl?A: Absoliman. Nou enprime IEC 60417, ANSI Z535, oswa etikèt sekirite konplètman koutim nan nenpòt lang. Nou kapab tou bato san etikèt pou ou aplike pwòp ou a.
K: Miray mwen an se pa beton plat - se blokaj ak rann. Èske pattes aliye yo ap travay?A: Wi. Plon fant nou yo akomode ajisteman ± 15mm. Pou sifas ki inegal, nou ka bay shims spacer oswa dèyè-kadri mòn. Voye nou yon foto miray la epi nou pral rekòmande bon metòd la fikse.
K: Èske ou bay patiraj la ak konpozan pre-enstale?A: Wi - MCBs, RCDs, kontakteurs, blòk tèminal, busbars. Nou sous ABB, Schneider, Chint, oswa mak espesifye ou. Chak panèl peple se faktori-teste anvan chajman.
K: E si mwen bezwen yon koulè ki pa-estanda pou koresponn ak mak kliyan mwen an?A: Nenpòt koulè RAL soti nan 50 inite. Anba sa a, nou stock RAL 7035 (gri limyè), RAL 9005 (nwa), ak RAL 9010 (blan) ki pa gen okenn minimòm.
Poukisa kontraktè yo chwazi QHECO pase distribitè lokal yo
| Distribitè tipik | Faktori dirèk QHECO |
|---|---|
| Gwosè stock sèlman | Nenpòt dimansyon, nenpòt dekoupaj, nenpòt koulè |
| 8-12 semèn delè pou koutim | 12-20 jou pwodiksyon, echantiyon nan 5-8 jou |
| Pa gen enstalasyon eleman | Asanble plen panèl ak tès |
| Anbalaj jenerik | Pwojè-ki gen etikèt, kòd bar-swiv, paletize |
| Minimòm 500 inite pou OEM | Etikèt prive soti nan 50 inite; bwat koutim soti nan 1 inite |
| Pa gen sipò jeni | Desen CAD, konsèy enstalasyon, sipò apèl videyo |
Rele pou Aksyon - Ann rezoud pwoblèm miray ou a-Mount
Pa kòmande yon lòt bwat "estanda" epi pase de jou fè li anfòm. Voye nou:
Yon foto nan miray ou ak layout plato kab
Lis eleman ou a (oswa jis di nou aplikasyon an)
Evalyasyon IP ki nesesè ou ak preferans materyèl
Resevwa yon desen pwodiksyon ak sitasyon fèm nan 8 èdtan.
